Os veículos elétricos (EVs) impõem novas exigências aos componentes automotivos de borracha. Sistemas de bateria, cabeamento de alta tensão, interfaces de carregamento, unidades de tração elétrica e sistemas avançados de gestão térmica dependem de peças de borracha para fornecer vedação, suporte de isolamento, controle de vibração e proteção ambiental.
Embora muitos componentes de borracha usados em veículos elétricos se assemelhem aos encontrados em carros convencionais, suas condições de operação podem ser diferentes. Sistemas elétricos de maior tensão, ciclos frequentes de carregamento, flutuações de temperatura da bateria e exposição a fluidos de arrefecimento ou outros fluidos automotivos influenciam a seleção de materiais e o design dos componentes.
Para OEMs e compradores de componentes automotivos, a questão principal não é simplesmente qual material de borracha oferece o melhor desempenho. Trata-se de qual combinação de elastômero, geometria do componente, processo de fabricação e controle de qualidade atende aos requisitos reais da aplicação.
Resposta rápida: O EPDM é frequentemente adequado para vedações resistentes a intempéries e proteção de fiação, a borracha de silicone é considerada para aplicações que exigem uma ampla faixa de temperatura operacional, e NBR ou FKM podem ser apropriados onde a exposição a óleo, combustível ou substâncias químicas específicas seja uma preocupação. Para peças de borracha de EV, a seleção do material deve basear-se no ambiente operacional do componente, nos requisitos de segurança elétrica e em especificações de desempenho validadas.
Os veículos elétricos mudaram o layout e as condições de operação de diversos sistemas automotivos. Conjuntos de baterias, cabos de alta tensão, portas de carregamento, eletrônica de potência e motores elétricos introduzem considerações de design específicas para os componentes de borracha ao seu redor.
Essas mudanças não significam que cada peça de borracha de um EV exija um material completamente novo. Em muitos casos, os elastômeros automotivos consagrados permanecem adequados. A diferença reside na precisão com que o material e o componente devem ser combinados com a aplicação pretendida.
Isolamento elétrico e proteção: Os componentes de borracha ao redor de cabos de alta tensão e conectores elétricos devem dar suporte ao sistema de isolamento projetado, proteger os cabos contra abrasão e ajudar a evitar a entrada de água ou poeira em áreas sensíveis. O projeto elétrico completo, e não apenas o material de borracha, determina se o sistema atende aos seus requisitos de segurança.
Variação de temperatura: A operação da bateria, o carregamento, a eletrônica de potência e a gestão térmica podem expor os componentes próximos a flutuações de temperatura. Uma peça de borracha deve reter a flexibilidade necessária, a força de vedação e a integridade mecânica ao longo de todas as suas condições de serviço especificadas.
Vedação ambiental: Portas de carregamento, invólucros de bateria e conexões elétricas podem ser expostos a chuva, respingos da pista, poeira, produtos de limpeza e ciclos repetidos de conexão. As vedações devem ser projetadas para a geometria real do invólucro e para o nível de proteção exigido.
Vibração e movimento: Motores elétricos, condições das vias e o movimento dos cabos criam tensões mecânicas. Anéis de vedação passacabos, sanfonas e mangas de proteção precisam acomodar o movimento sem rasgar, soltar ou permitir abrasão excessiva.
Para os fabricantes que desenvolvem peças de borracha para sistemas elétricos automotivos, esses requisitos tornam a colaboração precoce entre engenheiros de design, especialistas em materiais e fornecedores de componentes de borracha especialmente valiosa.
Componentes de borracha estão presentes por todo o veículo elétrico, desde a interface de carregamento até o sistema de fiação e circuitos de fluidos. Suas funções variam conforme a localização, portanto os OEMs devem avaliar cada peça de acordo com seus requisitos mecânicos e ambientais específicos.

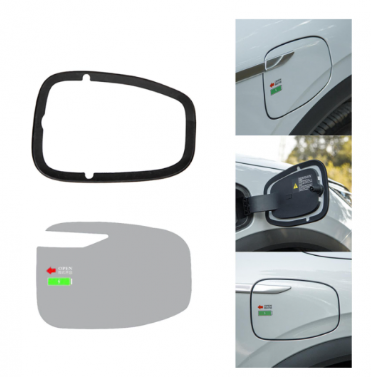

Vedações de portas de carregamento ajudam a limitar a entrada de água, poeira e outros contaminantes ao redor da interface de carregamento. Elas devem manter a pressão de contato adequada, ao mesmo tempo em que acomodam a geometria da entrada de carregamento e o uso repetido do conector de carga.
A seleção do material depende da faixa de temperatura exigida, exposição a intempéries e produtos de limpeza, deformação permanente à compressão e compatibilidade com materiais adjacentes. Dependendo do design, silicone, EPDM ou outros compostos qualificados podem ser considerados.
Uma vedação para porta de carregamento não deve ser selecionada apenas pelo nome do material. Sua geometria transversal, tolerância dimensional, comportamento à compressão e os requisitos de proteção do conjunto completo de carregamento são igualmente importantes.

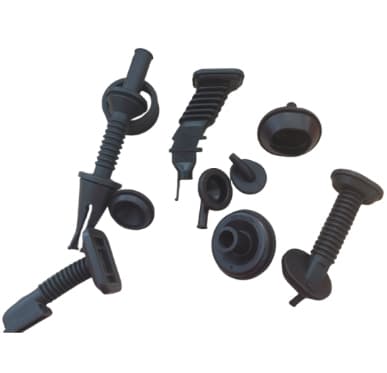

Passacabos de chicotes elétricos protegem os cabos onde eles passam por painéis da carroceria, carcaças e outras aberturas estruturais. Sem a proteção adequada, bordas afiadas e movimentos repetidos podem danificar a capa dos cabos ao longo do tempo.
Em aplicações para EVs, o roteamento e a proteção de cabos de alta tensão exigem atenção especial aos sistemas de isolamento, separação de cabos, resistência à abrasão e aos requisitos de segurança elétrica do conjunto completo. Um passacabo de borracha fornece proteção mecânica e, quando projetado para isso, vedação ambiental. Ele não deve ser tratado automaticamente como um substituto para isolamento elétrico certificado ou outras barreiras de segurança dedicadas.
O diâmetro interno do passacabo, a espessura do painel, a geometria do canal, a dureza e a flexibilidade afetam a instalação e a retenção. Dimensões personalizadas podem ser necessárias quando a peça precisa se ajustar a um feixe de cabos específico ou ao design da carroceria do veículo.
A Fuste Rubber oferece passacabos para chicotes elétricos automotivos para aplicações de proteção de fiação, incluindo configurações de componentes personalizados. Essas peças são relevantes para OEMs que avaliam a proteção do roteamento de cabos para veículos elétricos e convencionais.
Sanfonas de borracha e coifas flexíveis protegem conexões móveis contra água, poeira, sujeira e abrasão. Sua construção flexível permite movimento enquanto mantém uma barreira de proteção ao redor da conexão.
Em veículos elétricos, componentes semelhantes podem ser usados ao redor da fiação de portas, passagens de cabos e outros conjuntos móveis ou expostos. A geometria da sanfona deve fornecer extensão e compressão suficientes sem tensão excessiva nas dobras ou bordas de montagem.
Considerações de design incluem espessura da parede, geometria das dobras, dureza da borracha, resistência à fadiga, retenção de montagem e resistência ao ambiente circundante. O melhor design equilibra flexibilidade com a força mecânica exigida ao longo da vida útil pretendida.
Para projetos que exigem um formato personalizado, os passacabos para chicotes elétricos automotivos e os componentes flexíveis de borracha da Fuste Rubber fornecem uma referência relevante para discutir dimensões específicas da aplicação e opções de materiais.
Invólucros de baterias e carcaças elétricas exigem soluções de vedação projetadas em torno da estrutura do invólucro, método de união, exposição ambiental e condições de serviço. Juntas de borracha podem ajudar a evitar a entrada de água e poeira, acomodando tolerâncias de montagem e movimentação térmica.
Para essas aplicações, a deformação permanente à compressão é uma consideração importante. Uma vedação que perde grande parte de sua força de recuperação ao longo do tempo pode não manter mais a pressão de contato pretendida. Compatibilidade química, envelhecimento por temperatura, estabilidade dimensional e compressão de montagem também devem ser avaliados.
Nem todo invólucro de EV utiliza a mesma abordagem de vedação. Alguns sistemas usam juntas moldadas, enquanto outros utilizam materiais moldados no local (formed-in-place) ou designs de vedação integrados. Os engenheiros dos OEMs devem confirmar a arquitetura de vedação especificada antes de selecionar um componente de borracha.
Para aplicações adequadas de vedação personalizada, os compradores podem analisar a linha da Fuste Rubber vedantes de borracha automotiva e discutir o perfil, o material e os critérios de desempenho necessários com o fornecedor.
Não existe um único composto de borracha que atenda a todos os requisitos de veículos elétricos (VEs). Os engenheiros precisam considerar a temperatura de operação, a exposição a fluidos, o comportamento de compressão, as intempéries, a carga mecânica e quaisquer especificações elétricas ou regulatórias aplicáveis.
A tabela a seguir resume as considerações comuns sobre materiais. Estas são diretrizes gerais de seleção, e não especificações universais para todos os veículos elétricos.
| Material de borracha | Principais características | Potenciais aplicações em VEs | Principais considerações |
|---|---|---|---|
| EPDM | Resistência a intempéries, ozônio e água | Arruelas de fiação, vedações externas, foles protetores | Geralmente inadequado para exposição a óleo de petróleo; confirmar a compatibilidade do composto |
| Borracha de silicone | Ampla capacidade de temperatura e flexibilidade | Vedações de interface de carregamento selecionadas, vedações de alojamento elétrico | Verificar a resistência ao rasgo, deformação permanente por compressão, compatibilidade com fluidos e grau do composto |
| NBR | Resistência a muitos óleos e fluidos à base de petróleo | Vedações em contato com óleo selecionadas e componentes mecânicos | Verificar a faixa de temperatura, intempéries e compatibilidade com o fluido real |
| FKM | Resistência a muitos óleos, combustíveis e ambientes químicos exigentes | Vedações de fluidos especializadas e aplicações térmicas exigentes | Maior custo de material; a flexibilidade a baixas temperaturas e a compatibilidade variam conforme o grau |
A seleção de materiais também deve levar em conta o fluido de arrefecimento, lubrificante, produto químico de limpeza ou outro meio exato que possa entrar em contato com o componente. A compatibilidade com um fluido não garante a compatibilidade com todas as formulações ou concentrações.
Por exemplo, o EPDM pode ser uma escolha prática para um anel de vedação de fiação exposto às intempéries, enquanto o NBR pode ser mais adequado para uma vedação exposta a um óleo compatível à base de petróleo. O silicone pode ser considerado onde a flexibilidade térmica é importante, mas o composto específico ainda precisa atender aos requisitos mecânicos e ambientais.
Os OEMs que estão comparando opções também podem consultar a comparação da Fuste Rubber sobre EPDM, NBR e borracha de silicone para aplicações automotivas para obter contexto adicional sobre a seleção de materiais.
Os componentes de borracha de veículos elétricos devem fazer mais do que apenas se ajustar ao local de instalação. Seu desempenho depende da interação entre o composto de borracha, a geometria da peça, o processo de fabricação e o ambiente de serviço.
O aquecimento e o resfriamento repetidos podem alterar a dureza, a elasticidade e o comportamento de compressão da borracha. O material deve ser qualificado para a faixa de temperatura real e a duração da exposição, incluindo qualquer calor localizado gerado perto de eletrônicos de potência ou conexões elétricas.
Os engenheiros devem distinguir entre tolerância a temperatura de curto prazo e desempenho de envelhecimento de longo prazo. Um composto que sobrevive a um pico breve de temperatura pode não reter suas propriedades de vedação após exposição prolongada ou ciclos térmicos repetidos.
Os sistemas de gerenciamento térmico de VEs podem usar fluidos de arrefecimento especializados, lubrificantes e outros fluidos. Um componente de borracha em contato com esses meios deve resistir ao inchamento, amolecimento, endurecimento, rachaduras ou alterações dimensionais inaceitáveis.
Os testes devem usar a formulação real do fluido e as condições operacionais relevantes sempre que possível. Declarações genéricas como borracha resistente a produtos químicos não são suficientes para estabelecer a adequação para uma bateria ou sistema de refrigeração específico.
Os componentes de vedação são normalmente comprimidos durante a instalação. Com o tempo, alguns compostos de borracha perdem parte de sua capacidade de recuperar sua forma original após a compressão. Esse comportamento, conhecido como deformação permanente por compressão, pode reduzir a força de vedação e aumentar o risco de vazamento.
Para portas de carregamento e compartimentos elétricos, a compressão alvo, as dimensões das ranhuras, o acabamento superficial e as propriedades do material devem ser avaliados em conjunto. Um composto de borracha adequado não consegue compensar uma interface de vedação projetada incorretamente.
A borracha utilizada perto de sistemas de alta tensão deve atender aos requisitos definidos para sua função no conjunto elétrico completo. Dependendo da aplicação, os engenheiros podem precisar avaliar propriedades dielétricas, resistência ao rastreamento, inflamabilidade, envelhecimento e compatibilidade com materiais de isolamento adjacentes.
Nem todos os compostos de borracha oferecem as mesmas propriedades elétricas, e nem toda vedação de borracha destina-se a servir como barreira de isolamento elétrico. As declarações de materiais e os resultados de testes devem ser revisados em relação às especificações reais do programa do veículo.
Mesmo quando o material é selecionado corretamente, a qualidade de fabricação afeta a confiabilidade do componente acabado. Pequenos desvios dimensionais, defeitos superficiais, preenchimento incompleto ou cura inconsistente podem afetar o ajuste, a pressão de vedação e o desempenho em serviço.
Os compradores de OEMs devem avaliar vários fatores durante a qualificação de fornecedores:
Para peças moldadas personalizadas, o projeto de ferramentas também influencia as linhas de partição, rebarbas, estabilidade dimensional e repetibilidade. O processo de moldagem adequado deve ser selecionado de acordo com a geometria do componente, o comportamento do material, a demanda projetada e as tolerâncias necessárias.
Uma especificação técnica clara ajuda um fabricante de componentes de borracha a avaliar a viabilidade e recomendar um material e uma rota de produção adequados. Ela também reduz o risco de alterações repetidas de projeto durante a amostragem e o desenvolvimento de ferramentas.
Antes de solicitar uma cotação, os compradores de OEM devem preparar as seguintes informações:
Se o material ainda não tiver sido determinado, forneça primeiro as condições de operação e as metas de desempenho. Um fornecedor qualificado poderá então avaliar os elastômeros candidatos e identificar quais propriedades exigem verificação por meio de testes.
Fuste Rubber fabrica produtos de borracha personalizados para aplicações automotivas e industriais, incluindo componentes de proteção de fiação, peças de borracha moldada e produtos de vedação. Os compradores podem discutir desenhos, amostras, dimensões, dureza e requisitos de material com a empresa antes de confirmar o projeto final.
Para explorar produtos relevantes, visite o Fuste Rubber website ou entre em contato com a equipe sobre um projeto personalizado de componente de borracha para veículos elétricos (EV).
EPDM, silicone, NBR e FKM são usados em diferentes aplicações automotivas. O EPDM é frequentemente selecionado para vedação resistente a intempéries, o silicone para aplicações que exigem uma ampla faixa de temperatura, o NBR para aplicações compatíveis com contato com óleo e o FKM para determinados ambientes químicos ou térmicos exigentes. A escolha correta depende das condições reais de operação da peça.
Os componentes de borracha para EV fornecem vedação, proteção de cabos e fiação, isolamento de vibração, movimento flexível e proteção contra contaminantes ambientais. Os exemplos incluem vedações de portas de carregamento, buchas de chicote elétrico, foles flexíveis e juntas de compartimento de bateria.
O EPDM pode ser adequado para aplicações selecionadas de vedação de sistemas de bateria ou proteção de fiação quando sua temperatura, compatibilidade química, comportamento de compressão e outras propriedades atenderem aos requisitos do projeto. Ele não é automaticamente adequado para todas as interfaces de bateria, particularmente onde há exposição a óleos incompatíveis ou fluidos de arrefecimento especializados.
Não. O silicone oferece características úteis de temperatura e flexibilidade, mas outros materiais podem fornecer um melhor equilíbrio de resistência a óleos, resistência à abrasão, resistência mecânica, custo ou desempenho de vedação. A seleção do material deve ser baseada na aplicação específica, e não em uma classificação geral dos elastômeros.
Os OEMs devem fornecer um desenho ou amostra, detalhes da aplicação, temperaturas de operação, exposição a fluidos, requisitos de material e dureza, tolerâncias críticas, quantidades esperadas e padrões de teste ou qualidade aplicáveis. Essas informações ajudam o fornecedor a avaliar a viabilidade, o ferramental e o processo de fabricação adequado.
Analise a experiência relevante com produtos, capacidades de materiais e processos, inspeção dimensional, rastreabilidade, procedimentos de teste, aprovação de amostras e a capacidade de atender a requisitos específicos do cliente. Confirme quaisquer certificações de qualidade automotiva exigidas diretamente com o fornecedor e verifique seu escopo e validade.
